Série: | Série de SVA | Matériau du corps: | En acier inoxydable |
---|---|---|---|
Modèle de mouvement: | Action à simple effet/double | Nom du produit: | valve de piston pour le siège angle |
Type: | Bi-directionnel à deux positions | ||
Surligner: | Valve pneumatique,Eau électrovanne |

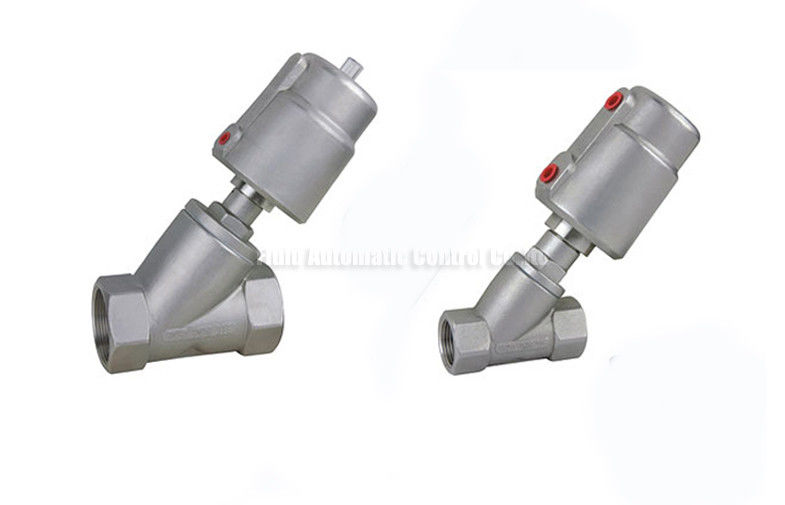

Valve de Seat d'angle de piston de l'acier inoxydable DN10~DN80 avec le déclencheur d'acier inoxydable
Les séries de SVA pêchent la valve de piston de siège avec DN25mm temporaire à simple effet de déclencheur d'acier inoxydable ou double bi-directionnel à deux positions
Détail rapide :
* Burkert de valve de piston de siège d'angle de série de SVA interchangeable
* Bi-directionnel à deux positions, externe pilote-actionné
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm, DN65mm, DN80mm
* Acier inoxydable matériel 304 de corps ou acier inoxydable 316
* Acier inoxydable matériel 304 de déclencheur
* Facile pour monter, déclencheur peut être 360°turnable
* En aval installant et en amont installant chacun des deux disponibles
* Rapide répondent, la consommation à faible bruit et basse
* Conception stable, externe pilote-actionné pendant la longue vie serive et aucun besoin d'entretien
Applications :
Les séries de SAV pêchent pilote-fonctionnement externe de valve de piston de siège, avec le type grand écoulement de conception et longue durée de vie d'angle de forme de Y.
La valve de siège d'angle de série de SAV a employé très utilisé pour commander le débit moyen de travail, elle peut être s'appliquent à l'environnement à hautes températures et fort de corrosion.
Valve de série de SAV très utilisée dans la protection de l'environnement, le textile, le matériel médical, la nourriture etc. industriel
Caractéristiques :
CODE DE COMMANDE |
||||
SVA |
15 |
1 |
S |
OR |
Type |
DN et taille de port |
Code de matériel de corps |
Modèle et support de mouvement |
État initial |
SVA : Valve de piston de siège d'angle de série de SVA avec le déclencheur d'acier inoxydable |
10 : G3/8 » |
1 : Laiton |
S : À simple effet |
OR : Normale clôturée |
15 : G1/2 » |
||||
20 : G3/4 » |
||||
25 : G1 » |
2 : Acier inoxydable 304 |
D : Double action |
||
32 : G1-1/4 » |
||||
40 : G1-1/2 » |
NON : Ouvert normal |
SPÉCIFICATIONS
Matériel de corps : S.S316/S.S304/Brass Matériel de déclencheur : S.S304 Joint de Seat : PTFE/FPM Joint de tige : PTFE/FPM Joint de piston : FPM/NBR Paramètre technique Taille de connexion : DN10-DN80 Fil : 3/8" — 3" Milieu applicable : l'eau, gaz ou liquide neutre, alcool, pétrole, dissolvant organique, vapeur, lessive et solution acide faible. La température du milieu : PTFE : - 10℃-+200℃ FPM : - 10℃-+100℃ Viscidity : max600mm2 /s En aval installation/installant en amont Milieu de contrôle : air/gaz neutre Pression de contrôle : 0.3-0.8MPa Pression d'utilisation : 0-1.6MPa |
DN |
RC |
L |
L1 |
Commutateur |
H |
D |
Déclencheur |
10 |
3/8" |
55 |
17 |
21 |
120 |
51 |
40 |
15 |
1/2 » |
70 |
21 |
26,5 |
138 |
51 |
40 |
20 |
3/4" |
76 |
23 |
32 |
154 |
62 |
50 |
25 |
1" |
90 |
25 |
40 |
168 |
62 |
50 |
32 |
1-1/4 » |
116 |
32 |
50 |
200 |
76 |
63 |
40 |
1-1/2 » |
116 |
32 |
55,5 |
215 |
92 |
80 |
50 |
2" |
138 |
40 |
68,5 |
230 |
92 |
80 |
65 |
2-1/2 » |
168 |
51 |
85 |
268 |
117 |
100/125 |
80 |
3" |
192 |
54 |
100 |
325 |
140 |
100/125 |
LISTE DE PIÈCES |
boulon 2,01 |
corps 3,1 |
ressort 4,1 |
joint de plat d'orifice 2,02 |
anneau de joint 3,2 |
piston 4,2 |
disque de 2,03 joints |
connecteur de 3,3 vis |
4,3 Joint circulaire |
disque 2,04 |
cylindre 3,4 |
capot 4,4 |
tige 2,5 |
voyant à niveau visible 3,5 |
4,5 Joint circulaire |
2,6 V scellant |
|
4,6 rin de rapport |
ressort 2,7 |
|
|
Valve pneumatique, valve de siège d'angle, valve de piston
